熱流道係統由哪些部分組成

2020-05-27 16:14:34

次

　　熱流道係統一般由熱噴嘴、分流板、熱流道溫控箱和附件等幾部分組成。熱噴嘴一般包括兩種：開放式熱噴嘴和針閥式熱噴嘴。由於熱噴嘴形式直接決定熱流道係統選用和模具的製造，因而常相應的將熱流道係統分成開放式熱流道係統和針閥式熱流道係統。分流板在一模多腔或者多點進料、單點進料但料位偏置時采用，其結構形式有X型、H型、I型、Y型、K型、其它等，主要由型腔在模具上的分布情況、噴嘴排列及澆口位置來決定。溫控箱包括主機、電纜、連接器和接線公母插座等。熱流道附件通常包括：加熱器和熱電偶、流道密封圈、接插件及接線盒等。

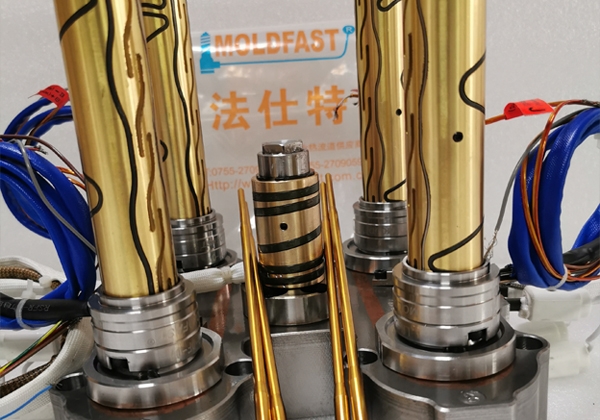

熱流道係統

　　注塑模具應用熱流道一個重要的步驟是熱流道的設計。以多腔注塑模熱流道係統為例，熱流道係統結構一般由澆口、噴嘴、流道板組成，而流道板通常采用多層及平衡流道的組合設計，其腔數根據實際需要選用，至多可達100多腔。基本的特征類型有一模2腔、一模3腔、4腔H型、4腔X型等流道類型。組合為6腔、8腔、12腔、16腔、24腔模等等。分流板內流道用於保證讓熔融的液體能夠以有效的方式進行布置。在理想的情況下，流道采用對稱方式設計，所有下行流道的流道長度都是一致的。在采用多型腔模具或非對稱式模具的情況下，流道的長度及轉彎點按流道平衡的概念具體設計，可保證良好的流道分布。
